Problembaum

📌 Allgemeine Hinweise

Der Problembaum (Problem Tree Analysis) ist ein Analysewerkzeug des Innovationsmanagements, mit dem komplexe Probleme systematisch untersucht und strukturiert werden. Er visualisiert die Zusammenhänge zwischen einem Kernproblem, dessen Ursachen und den daraus entstehenden Auswirkungen. Durch diese Darstellung entsteht ein gemeinsames Verständnis des Problems und eine fundierte Grundlage für die Entwicklung innovativer Lösungen. Der Problembaum hilft dabei, aus einem eher vagen „Problem“ eine logische Problemstruktur zu bauen:
Ursachen → Kernproblem → Wirkungen.

🎯 Bestimmungsgemäße Verwendung

Der Problembaum wird verwendet, um:

  • die wirkliche Ursache hinter einem beobachteten Problem herauszufinden,
  • ein Problem im Innovationsprozess präziser zu definieren,
  • die Wirkungsseite (Folgen) des Problems zu verstehen,
  • eine Basis für nachfolgende Schritte zu schaffen, z. B.:
    • Lösungen ableiten (häufig Übergang zu einem „Zielbaum“),
    • Ideen priorisieren (z. B. nach Hebelwirkung),
    • Ursache-Wirkung-Logik für Hypothesen nutzen.

Typische Einsatzgebiete sind:

  • Produktentwicklung
  • Prozessverbesserung
  • Qualitätsmanagement
  • Geschäftsmodellinnovation
  • Digitalisierung
  • Nachhaltigkeitsprojekte
  • Strategisches Innovationsmanagement

ℹ️ Hintergrundinformationen zu dem Werkzeug

Der Problembaum stammt ursprünglich aus der Projektplanung der Entwicklungszusammenarbeit und wird unter anderem von internationalen Organisationen wie der Weltbank oder der GIZ verwendet. Heute gehört er zu den etablierten Methoden des Innovations- und Projektmanagements.

Der Aufbau orientiert sich an einem echten Baum:

  • Stamm: beschreibt das zentrale Problem.
  • Wurzeln: stellen die Ursachen dar.
  • Äste und Krone: zeigen die Auswirkungen des Problems.

Dadurch entsteht eine leicht verständliche Visualisierung von Ursache-Wirkungs-Beziehungen.

Der Problembaum verhindert, dass Teams vorschnell Lösungen entwickeln, ohne die eigentlichen Ursachen verstanden zu haben.

🔁 Welche Werkzeuge alternativ verwendet werden können

Je nach Situation kannst du statt (oder ergänzend zu) einem Problembaum nutzen:

  • 5-Why-Methode (oder 8D/5 Why): Für schnelle Ursachenanalyse bei überschaubaren Problemen.
  • Ishikawa- / Ursache-Wirkungsdiagramm: Gute Alternative, wenn du Ursachen nach Kategorien strukturieren willst.
  • Kategorien- oder Clusteranalyse (z. B. Affinity Mapping): Für ideensammelnde Teamarbeit, wenn noch wenig Struktur existiert.
  • Stakeholder- und Bedürfnisanalyse (z. B. Empathy Map): Wenn das Problem eher aus Kundensicht verstanden werden muss.
  • Value Proposition Canvas / Job-to-be-done: Wenn du primär Wirkungen und Nutzen statt Ursachen modellieren willst.
  • Fehlermöglichkeits- und Einflussanalyse (FMEA): Wenn du Risiken/Fehlermodi systematisch priorisieren willst.

🔧 Welche anderen Werkzeuge unterstützen können

Ein Problembaum „lebt“ oft in Kombination mit weiteren Innovationstechniken:

  • Zielbaum (Transformation): Problembaum → Ziele/verbesserte Zustände.
  • Lösungsbaum / Ideenbaum: Aus Kernursachen werden Lösungsrichtungen.
  • Hypothesen- und Testplan: Du formuliert Hypothesen („Wenn wir Ursache X adressieren, sinkt Wirkung Y“) und testest.
  • Aufwand-Wirkungsmatrix: Priorisierung, welche Ursachen zuerst adressiert werden.
  • Customer Journey Map / Prozesslandkarte: Um zu verorten, wo Ursachen entstehen.
  • Benchmarking / Datenanalyse: Um Ursachenhypothesen zu untermauern oder zu widerlegen.

👥 Benötigte Personen

Für eine gute Qualität brauchst du typischerweise:

  • Facilitator/Moderatio (1): Steuert den Ablauf, achtet auf Struktur und Kausalität.
  • Domänenexpert:innen (2–6): Wissen über Prozesse, Technik, Markt, Kundenerfahrungen.
  • Betroffene Praxisrollen (1–3): z. B. Mitarbeitende, Kundendienst, Produktion, Vertrieb (je nach Kontext).
  • Entscheidende oder Innovation Owner (optional, aber hilfreich): für Priorisierung am Ende.
  • Dokumentation/Protokoll (optional): hält Aussagen wörtlich fest (wichtig für spätere Konsistenz).

⏱️ Dauer

Orientierungswerte, je nach Komplexität:

  • Workshop (leicht): 1–2 Stunden
  • Workshop (mittel): 2–4 Stunden
  • Workshop + Verfeinerung: 0,5 Tag bis 1 Tag (inkl. Nacharbeit)
  • Für sehr komplexe Probleme: mehrere Sessions (z. B. 2–3 Termine à 2–3 Stunden)

🗂️ Benötigtes Material

  • Whiteboard oder große Wand (oder Miro/FigJam/Tafelsoftware)
  • Haftnotizen/Marker (oder digitales Äquivalent)
  • Ausdruck/Template des Problembaum-Layouts (optional)
  • Daten/Belege: Tickets, Messwerte, Kundenzitate, Prozessdaten, Interviews
  • Moderationskarten (falls offline)
  • Zeitmanagement: Timer

🧩 Gerätebeschreibung / Bauplan

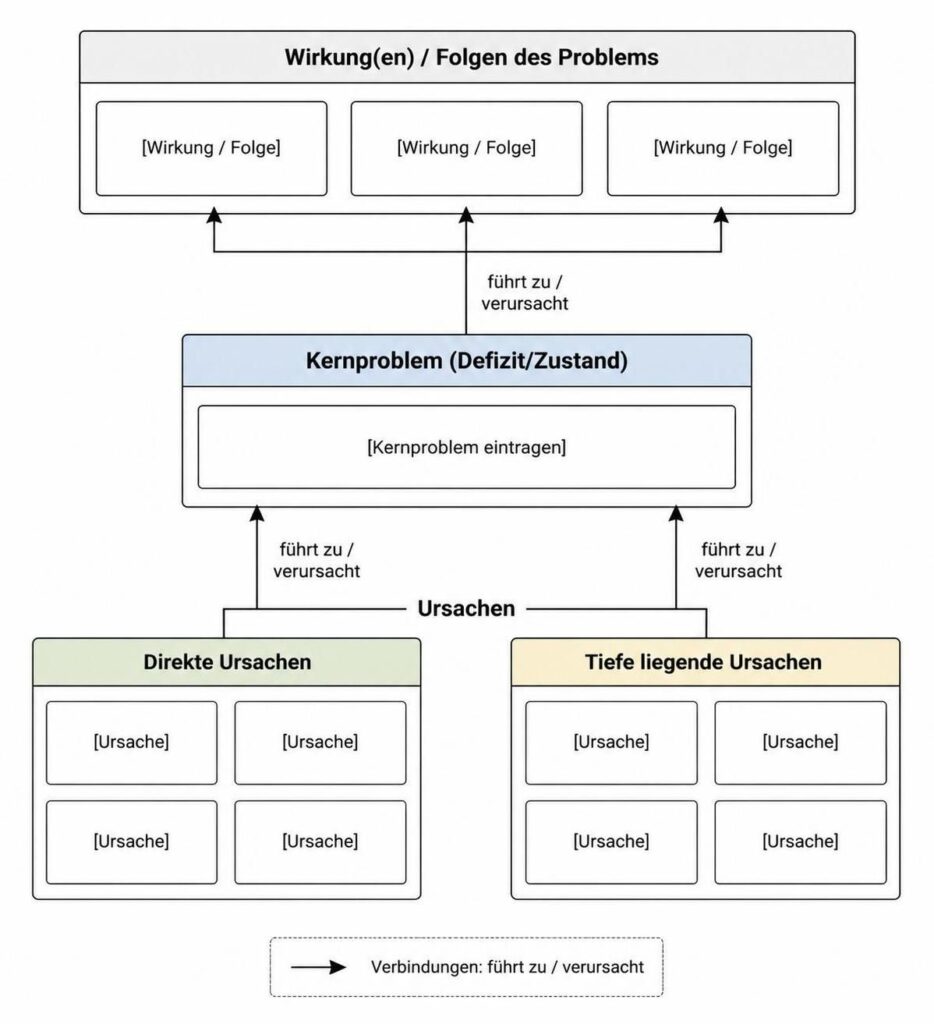

Der „Bauplan“ kann als Struktur verstanden werden, die auf der Fläche abgebildet wird.

  1. Baumkrone (Oben): Wirkung(en) / Folgen des Problems
  2. Baumstamm (Mitte): Kernproblem (meist genau ein „Zentrum“ oder maximal 1–3 Zentren)
  3. Wurzeln (Unten): Ursachen, gegliedert in „direkte Ursachen“ und „tiefer liegende Ursachen“

Empfohlene Bauanweisung (Layout):

  • Kernproblem in die Mitte schreiben (als Defizit/Zustand).
  • Von unten nach oben arbeiten: Ursachen → Kernproblem.
  • Vom Kernproblem nach oben verbinden: Kernproblem → Wirkungen.
  • Verbindungen jeweils mit „führt zu“ / „verursacht“ sprachlich absichern.
created with Duck.ai

🚀 Inbetriebnahme

So startest du sauber:

  1. Problem-Statement klären: Wähle ein konkretes Startproblem („X funktioniert nicht / Y ist zu langsam / Z ist unzuverlässig“).
  2. Rahmen festlegen: Geltungsbereich definieren (Produkt, Region, Zielgruppe, Zeit).
  3. Kriterien für gute Aussagen festlegen:
    • Jede Karte ist eine Aussage, kein Thema-Cluster.
    • Aussage ist kausal formuliert (nicht nur „Ursache könnte sein“).
    • Aussage ist messbar oder zumindest beobachtbar.
  4. Datenbasis bereitstellen: Was wissen wir sicher, was ist Hypothese?

⚙️ Bedienung

  1. Karten sammeln (Ursachen & Wirkungen):
    • Team schreibt Ursachen und Folgen auf Karten.
    • Unterschied: Ursachen werden später „nach unten“, Folgen später „nach oben“ einsortiert.
  2. Kernproblem auswählen:
    • Suche den Knoten, der am stärksten erklärt und nicht nur ein Symptom ist.
    • Faustregel: Ein Kernproblem sollte sich logisch sowohl aus Ursachen speisen als auch Wirkungen erzeugen.
  3. Struktur bauen (Ursache → Kernproblem):
    • Ordne Karten so, dass direkte Ursachen direkt auf den Kernknoten zeigen.
    • Für indirekte Ursachen: Ursache → Zwischenursache → Kernproblem.
  4. Wirkungsebene ergänzen (Kernproblem → Folgen):
    • Verbinde Kernproblem mit Hauptfolgen.
    • Achte: Folgen sind nicht „noch eine Ursache“, sondern die Konsequenz.
  5. Kausalität prüfen (Qualitätscheck):
    • Jede Verbindung: „Wenn A, dann führt das zu B“ — passt das wirklich?
    • Doppeln sich Karten? Dann zusammenfassen oder klarer formulieren.
  6. Validierung & Reifegrad herstellen:
    • Trenne „gesicherte Erkenntnis“ von „Annahme“ (z. B. farblich markieren).
    • Entscheide: Was muss als Hypothese getestet werden?
  7. Übergabe für die nächste Werkzeugkette:
    • Markiere 1–3 Hebelursachen, die besonders wirksam erscheinen.
    • Das ist die Brücke zu Zielbaum/Lösungsbaum/Ideenpriorisierung.

🔄️ Wartung & Pflege

Ein Problembaum ist keine einmalige Skizze. „Wartung“ bedeutet:

  • Versionierung: Änderungen dokumentieren (was wurde ersetzt/neu formuliert?).
  • Konsistenzprüfung: Widersprüche zwischen Karten entfernen.
  • Aktualisierung mit neuen Daten: Wenn Messwerte/Interviews neue Belege liefern.
  • Entzauberung von Annahmen: Hypothesen in „getestet vs. nicht getestet“ überführen.
  • Langzeitpflege im Innovationsportfolio: Problembaum kann später erneut als Referenz dienen, wenn neue Lösungen getestet oder angepasst werden.

🌟 Expertentipps

  • Formuliere Karten als Zustände/Defizite statt als abstrakte Themen („geringe Datenqualität“ statt „Daten“).
  • Nicht mehrere Probleme gleichzeitig analysieren: Ein Problembaum behandelt immer ein Kernproblem.
  • Vermeide Symptomketten: Wenn „lange Lieferzeit“ nur ein Resultat von „zu geringe Kapazitätsplanung“ ist, dann muss die Ursache tiefer liegen.
  • Unterschiedliche Perspektiven einbeziehen: Mitarbeiter aus Entwicklung, Produktion, Vertrieb, Einkauf, Service, sehen oft unterschiedliche Ursachen.

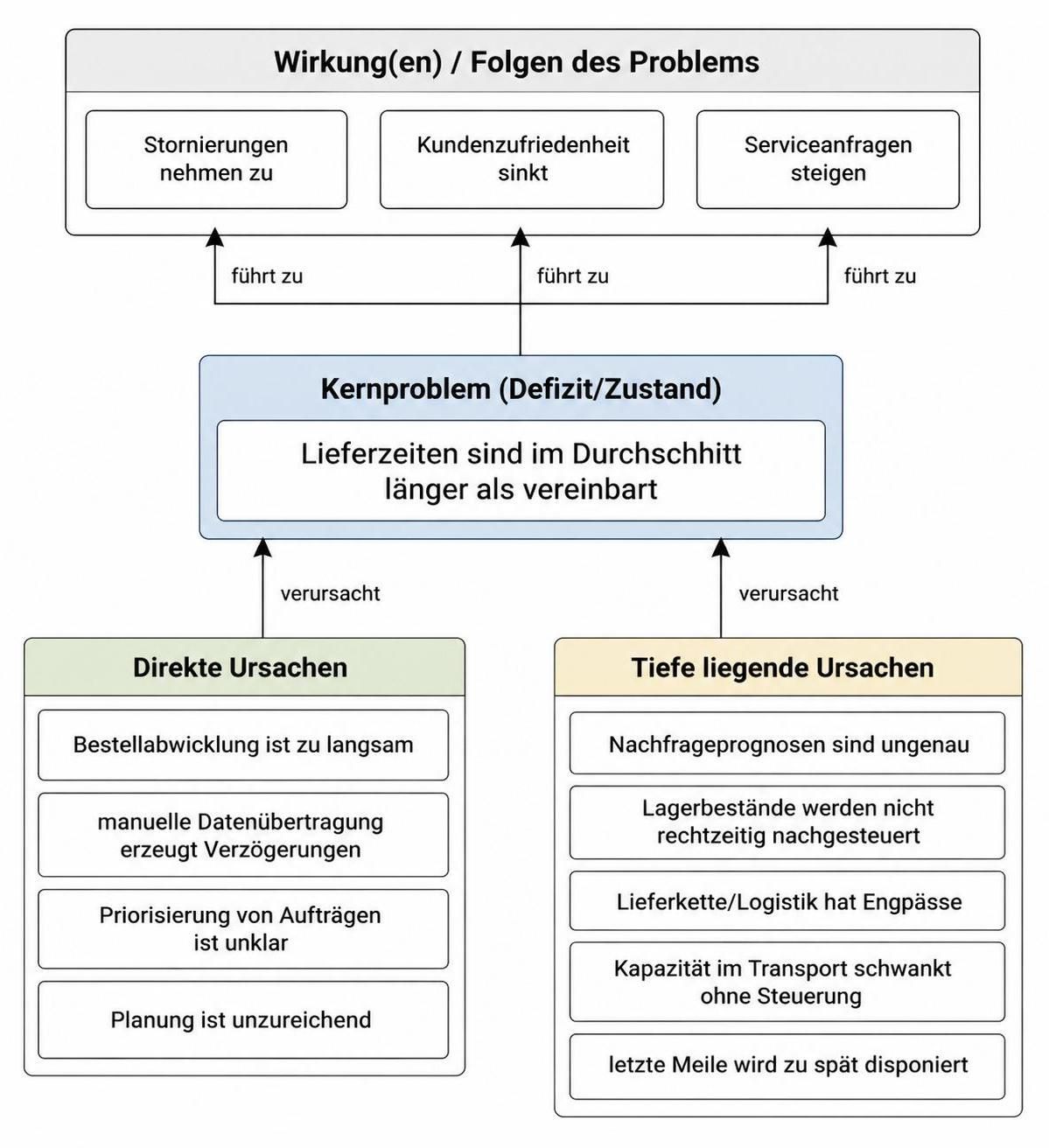

📝 Beispiel

Problem: „Kund:innen erhalten Bestellungen zu spät.“

Wirkung (Baumkrone):

  • Stornierungen nehmen zu
  • Kundenzufriedenheit sinkt
  • Serviceanfragen steigen

Kernproblem (Baumstamm):

  • Lieferzeiten sind im Durchschnitt länger als vereinbart

Ursachen (Wurzeln):

  • Bestellabwicklung ist zu langsam
  • manuelle Datenübertragung erzeugt Verzögerungen
  • Priorisierung von Aufträgen ist unklar
  • Planung ist unzureichend
  • Nachfrageprognosen sind ungenau
  • Lagerbestände werden nicht rechtzeitig nachgesteuert
  • Lieferkette/Logistik hat Engpässe
  • Kapazität im Transport schwankt ohne Steuerung
  • letzte Meile wird zu spät disponiert

Hebel (zur nächsten Phase):

  • Manuelle Datenübertragung (direkter Prozesshebel)
  • Unklare Auftragspriorisierung (System-/Regelhebel)
  • Nachsteuerung von Beständen anhand verlässlicherer Prognosen (Planungshebel)
Created with Duck.ai

Aus diesem Problembaum lässt sich danach typischerweise ein Zielbaum ableiten (z. B. „Lieferzeiten liegen innerhalb der SLA“, „automatisierte Abwicklung“, „klare Priorisierungsregeln“, „robustere Prognosen“) und dann konkrete Lösungsideen priorisieren.

,
